雙端面機械密封介紹及應用

    雙端面機械密封介紹及應用：

    雙端面機械密封可靠性高，雖然首次安裝費用較高，但可以從使用壽命長中得到補償。

    采用兩套單端面機械密封相背布置，如圖9-18所示。在兩組機械密封之間形成密封腔，腔內注入流體，流體的壓力應比被密封介質的壓力高0.1MPa以上。圖中的封液循環是利用熱虹吸 現象來實現的。熱虹吸系統的設計，廣泛用于雙端面機械密封。熱虹吸容器必須按壓力容器規范制造與檢驗，該容器用作封液的儲存并進行冷卻，以及利用氣體對封液加壓，有帶冷卻盤管和不帶冷卻盤管兩種設計。

    圖9-19所示的串聯機械密封由兩套同向布置的單端面機械密封組成。隔離流體的壓力一般不高于介質壓力，這樣既可使介質側的第一道密封形成合理的壓差，又可使大氣側的第二道密封的負荷降低。若采用較高的壓力，勢必使位于介質側的密封受一推開力，顆粒有可能趁機進入隔離流體，同時又使大氣側第二道密封的壓力載荷上升。因此，在串聯式雙端面 密封中，隔離流體壓力髙于被密封的介質壓力是有害無益的。介質壓力大于隔離流體壓力可 使其密封面緊貼，防止被密封介質人侵。由圖可見，當?shù)谝惶酌芊馐�效時，位于大氣側的密封還能維持一定時間的密封作用，直到機泵安全停車。

    圖9-18帶熱虹吸系統的雙端面機械密封

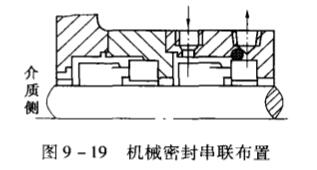

    圖9-19機械密封串聯布置



    大多數雙端面密封組對材料的選擇已標準化。在實際使用中，位于介質端的摩擦副使用 硬質合金組對，或破化硅組對；位于大氣端的摩擦副選用碳石墨與鎳鉻鋼組對。
